產品說明
- 安全夾頭（Safety Chuck） 又稱安全卡盤，是工業級捲對捲（Roll-to-Roll）設備中的關鍵元件，常用於搭配氣壓軸或管材進行連結與脫離傳動，提供穩固且可靠的夾持力，廣泛應用於印刷、包裝、薄膜、塑膠、橡膠、紡織 等行業。並有效減少生產過程中的停機時間。此裝置具有快速裝卸功能，並確保捲料運輸過程的穩定性與精準度，從而大幅提升生產效率。
- 一般依照固定方式分為法蘭型(FLO、FLW)與腳座型(PIO、PIW)，其中 W代表有傳動軸(出軸)，O代表無傳動軸(無出軸)

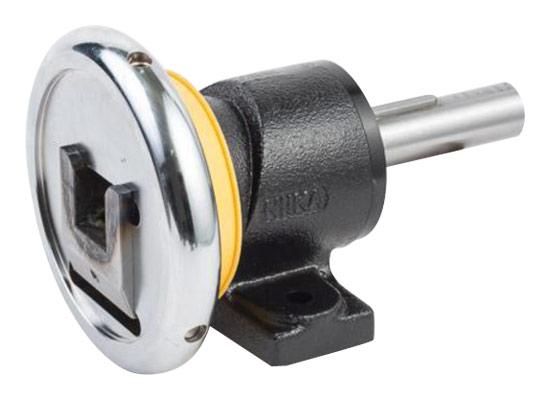

PIW

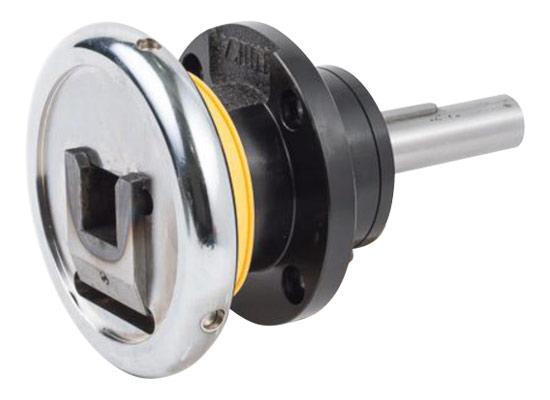

FLW
- 可根據需求設計不同的夾持槽(軸槽托口)，標準型為方形(C-Type)。

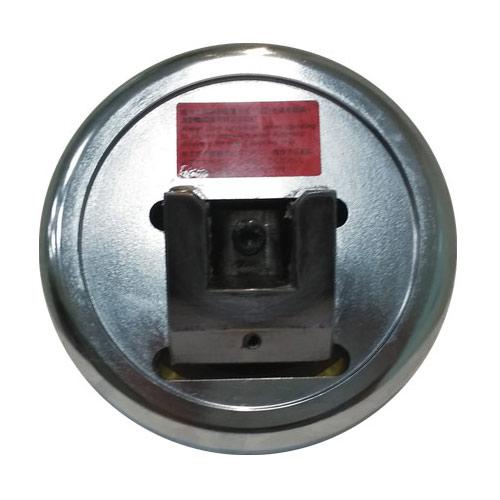

C - Type
標準型夾持槽(軸槽托口)，確保穩定性與夾持力。

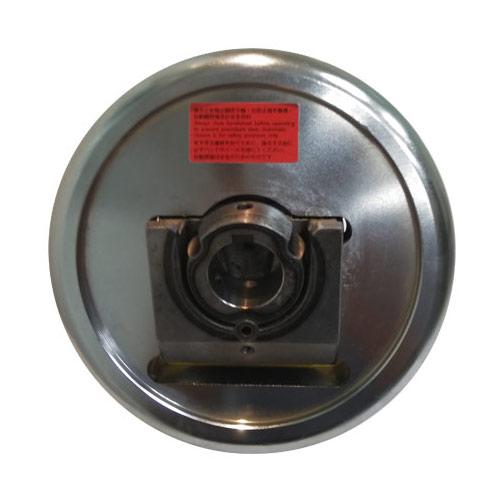

O - Type
適合標準軸應用，提供精確夾持力與穩定旋轉效果。
D - Type (45°)
適用於高精度捲料加工設備，確保穩定傳動與精準對位。

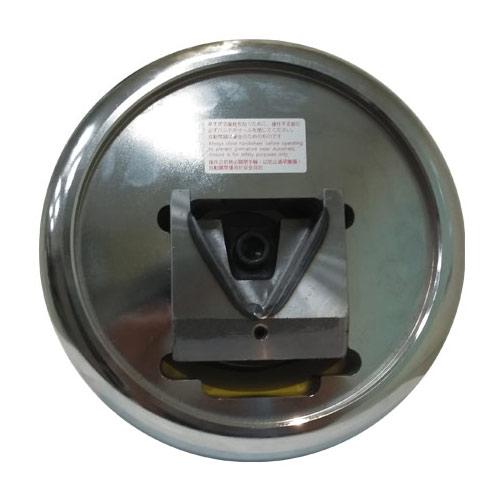

T-Type
專為高負荷與重型機械應用設計，確保穩固夾持與安全運行。
產品特色
- 高效安全的捲料(卷對卷)處理解決方案，確保材料穩定夾持
- 降低停機時間，提高生產效率
- 防止捲軸滑動，提升作業安全性，減少生產事故
- 確保捲料輸送穩定性，結構設計具有高剛性
- 提供多種規格與配置選擇，適用不同工業應用
產品規格
| Model | Max. Load (kg) | Max. Torque Allowed (kgf·m) | Standard Square Bar Size (mm) | Unit Weight (kg) | Standard Shaft Diameter (Ø) x Length (mm) |
|---|---|---|---|---|---|
| PIO/W SS(19) FLO/W SS(19) | 300 | 12 | 19-25 | 9 | Ø19 x 45 |
| PIO/W S(28) FLO/W S(28) | 800 | 18 | 25-30 | 18 | Ø28 x 100 |
| PIO/W M(35) FLO/W M(35) | 1600 | 35 | 32-40 | 27 | Ø35 x 70 |
| PIO/W L(50) FLO/W L(50) | 2800 | 110 | 40-50 | 53 | Ø50 x 110 |
| PIO/W XL(75) FLO/W XL(75) | 7000 | 235 | 55-75 | 120 | Ø75 x 140 |

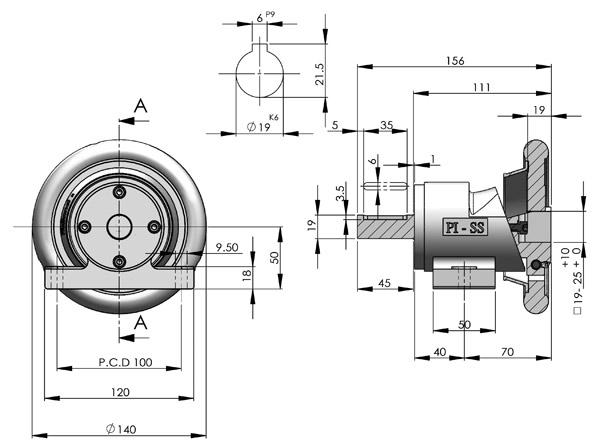

PIO/W SS (19)

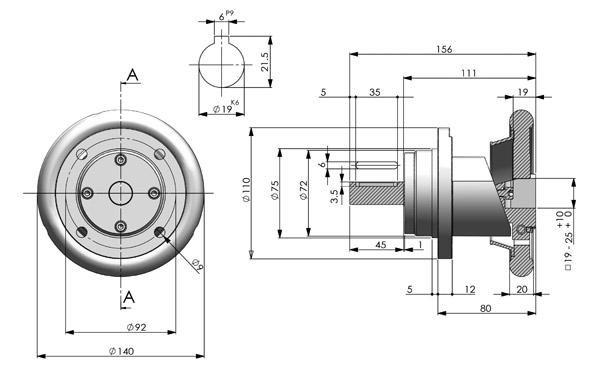

FLO/W SS (19)

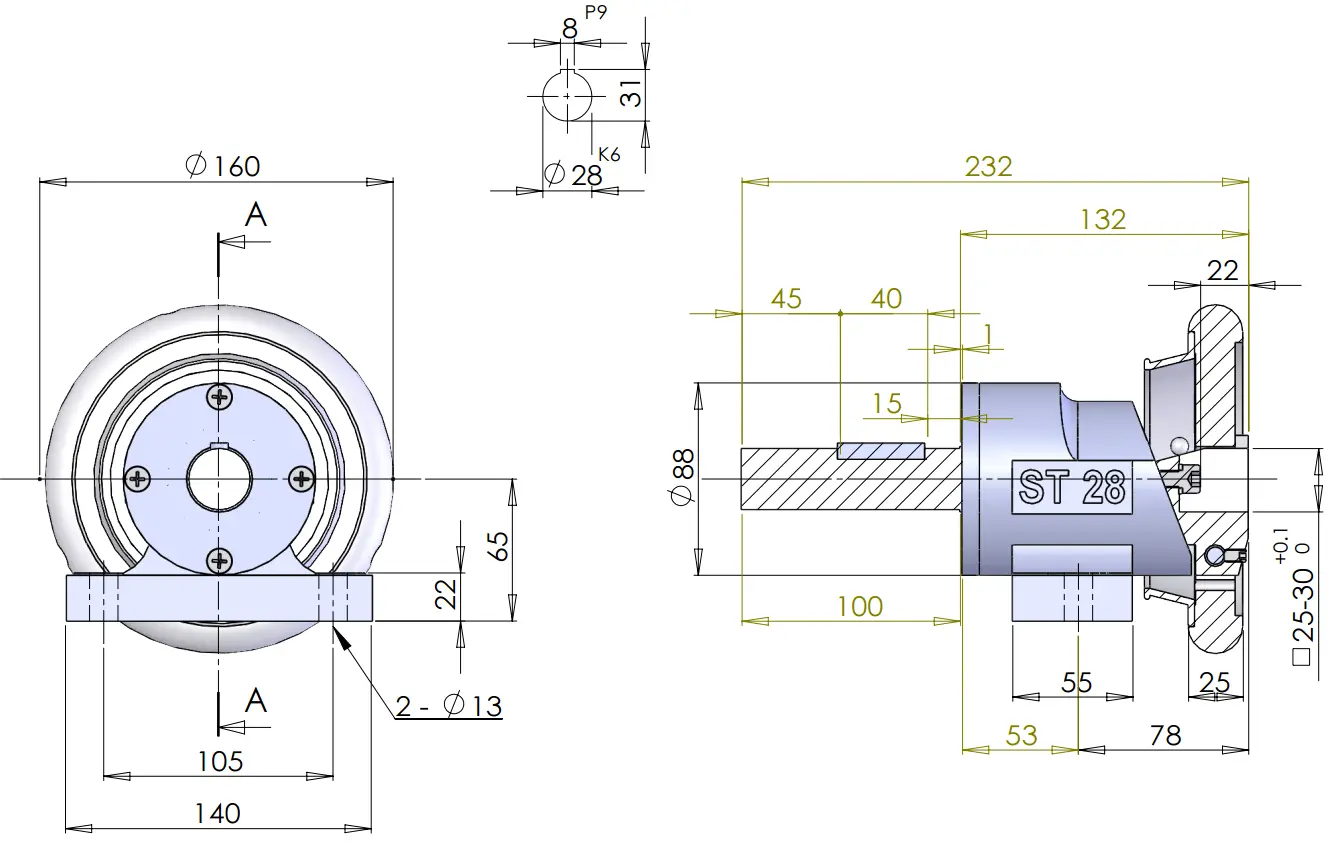

PIO/W S (28L100)

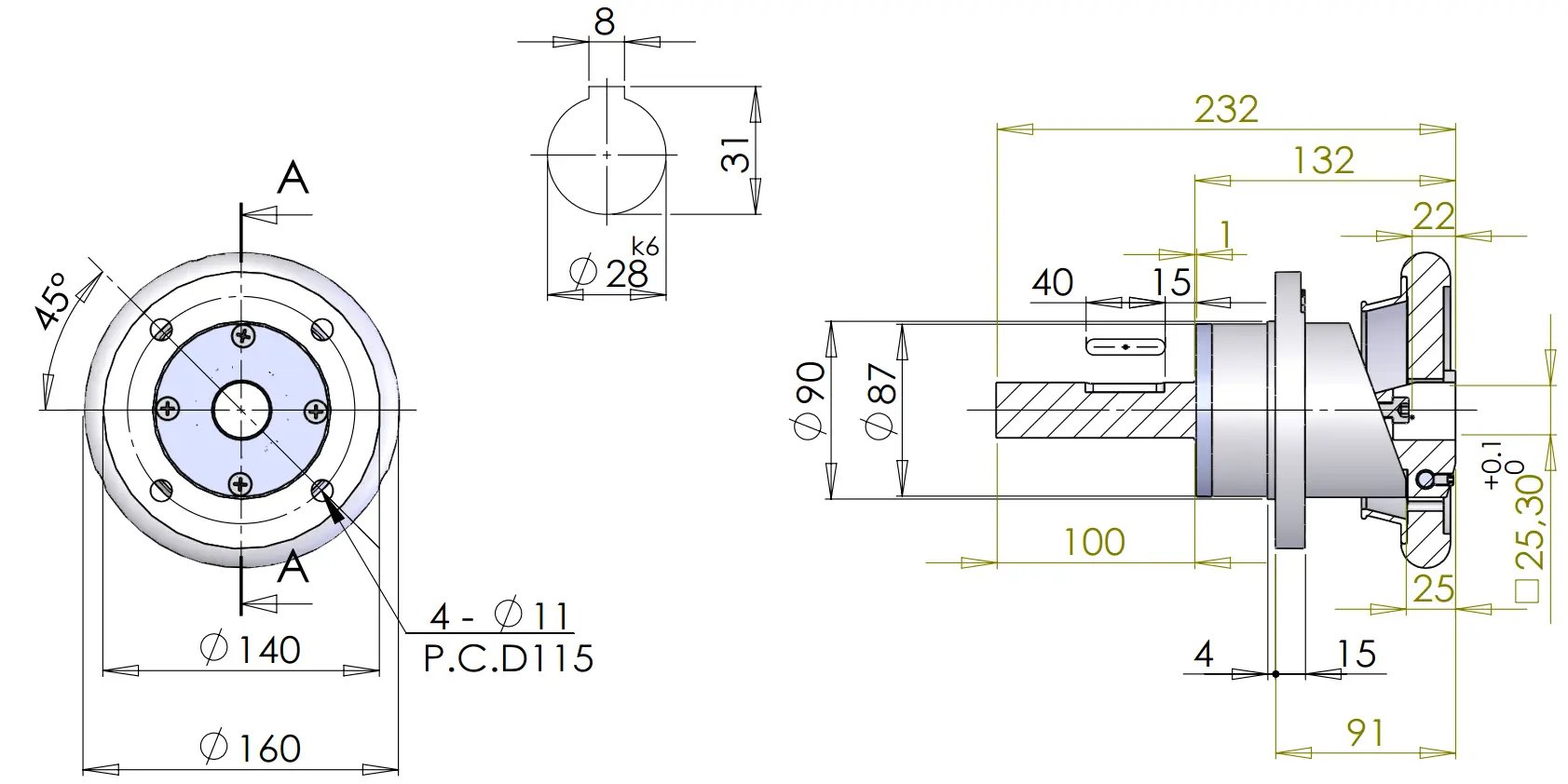

FLO/W S (28L100)

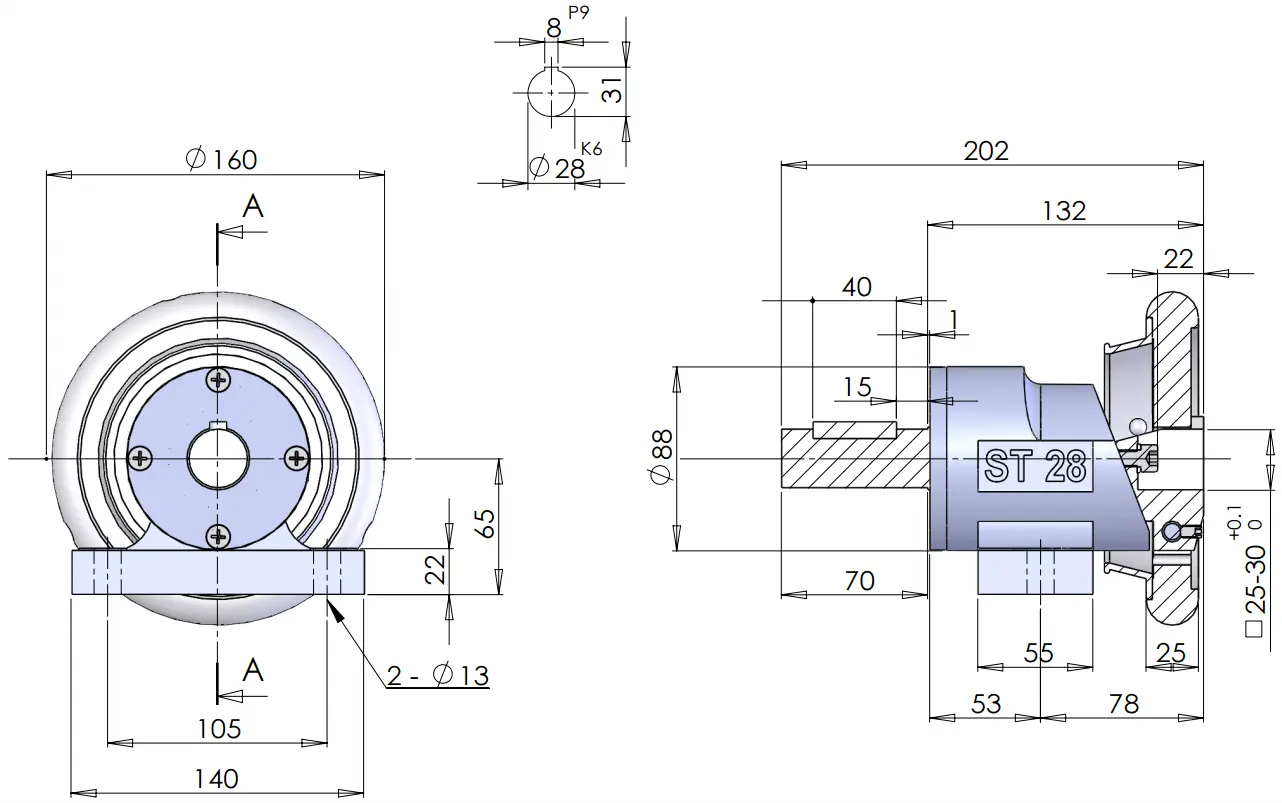

PIO/W S (28L70)

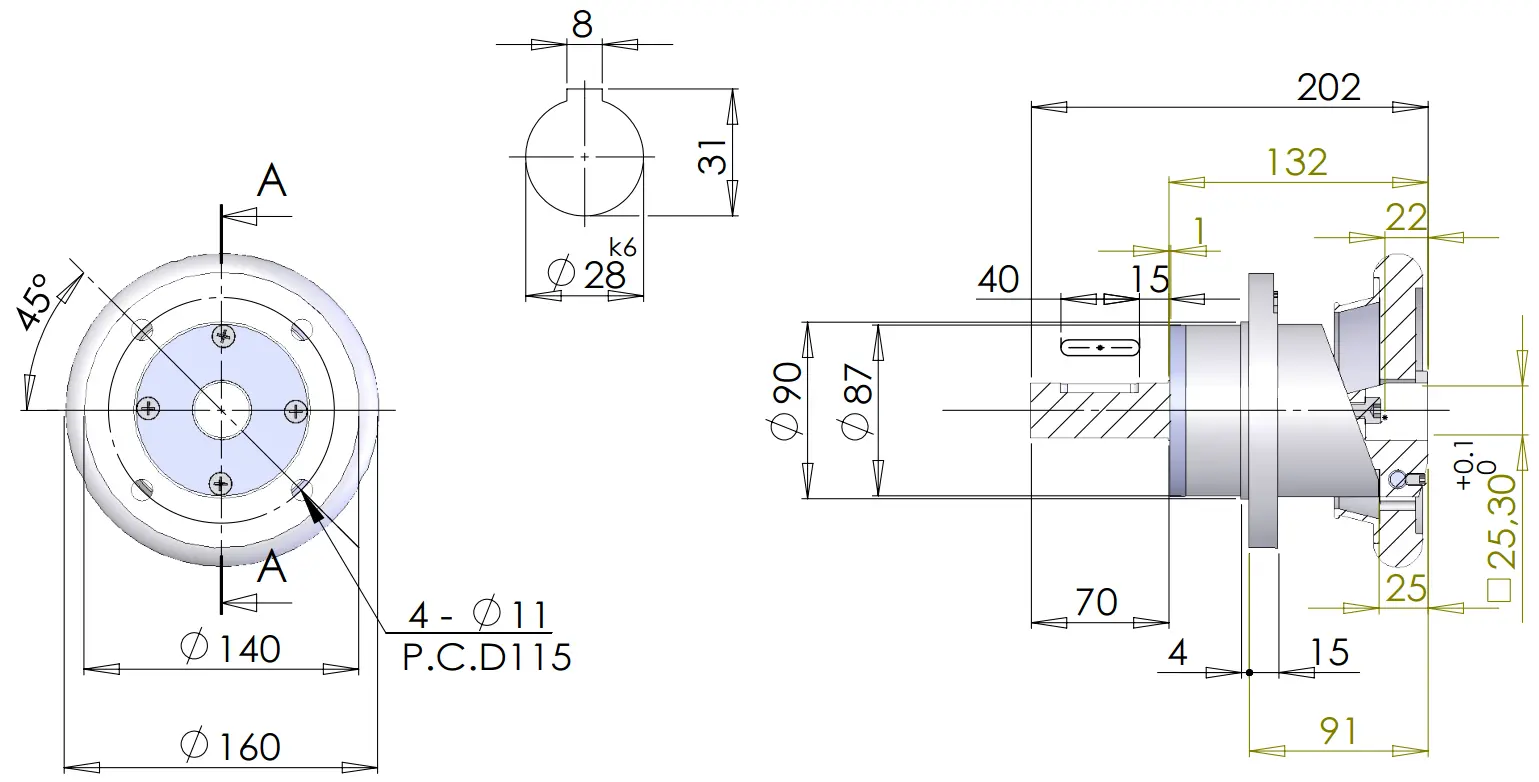

FLO/W S (28L70)

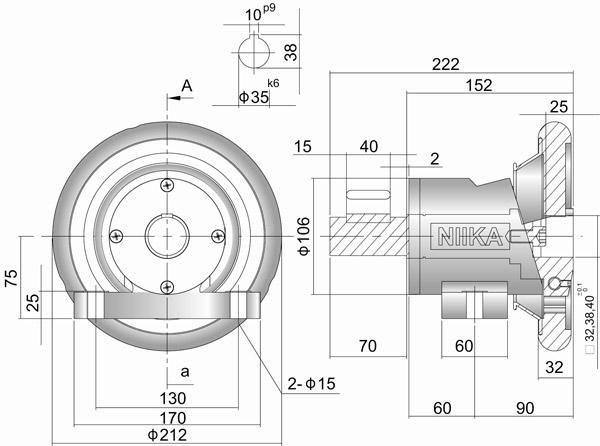

PIO/W M (35)

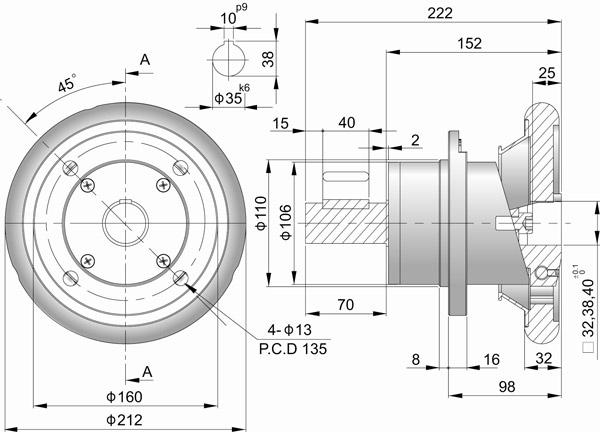

FLO/W M (35)

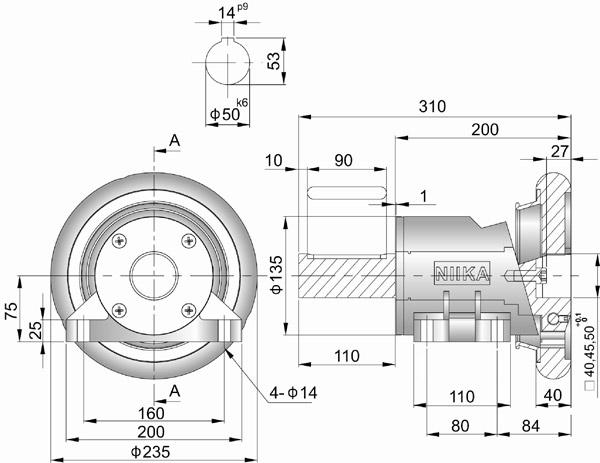

PIO/W L (50)

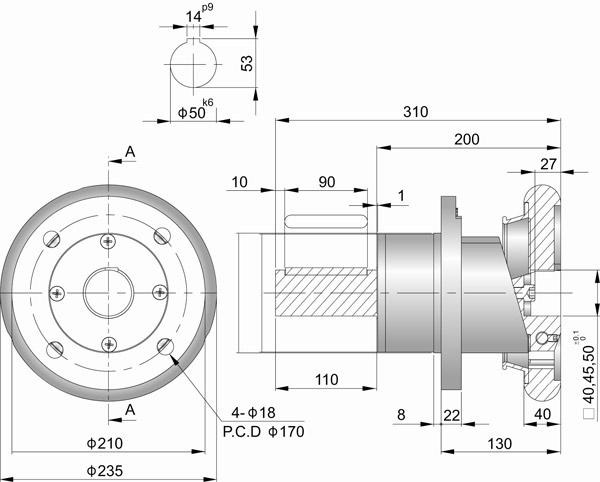

FLO/W L (50)

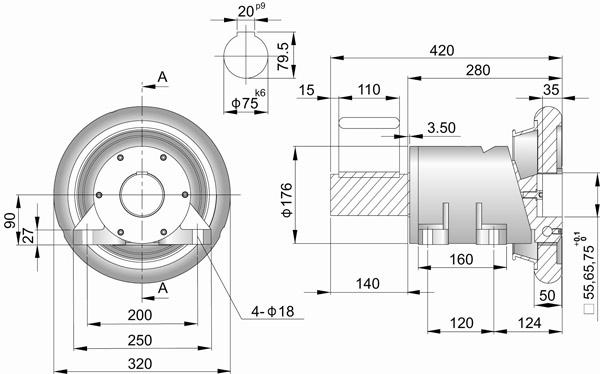

PIO/W XL (75)

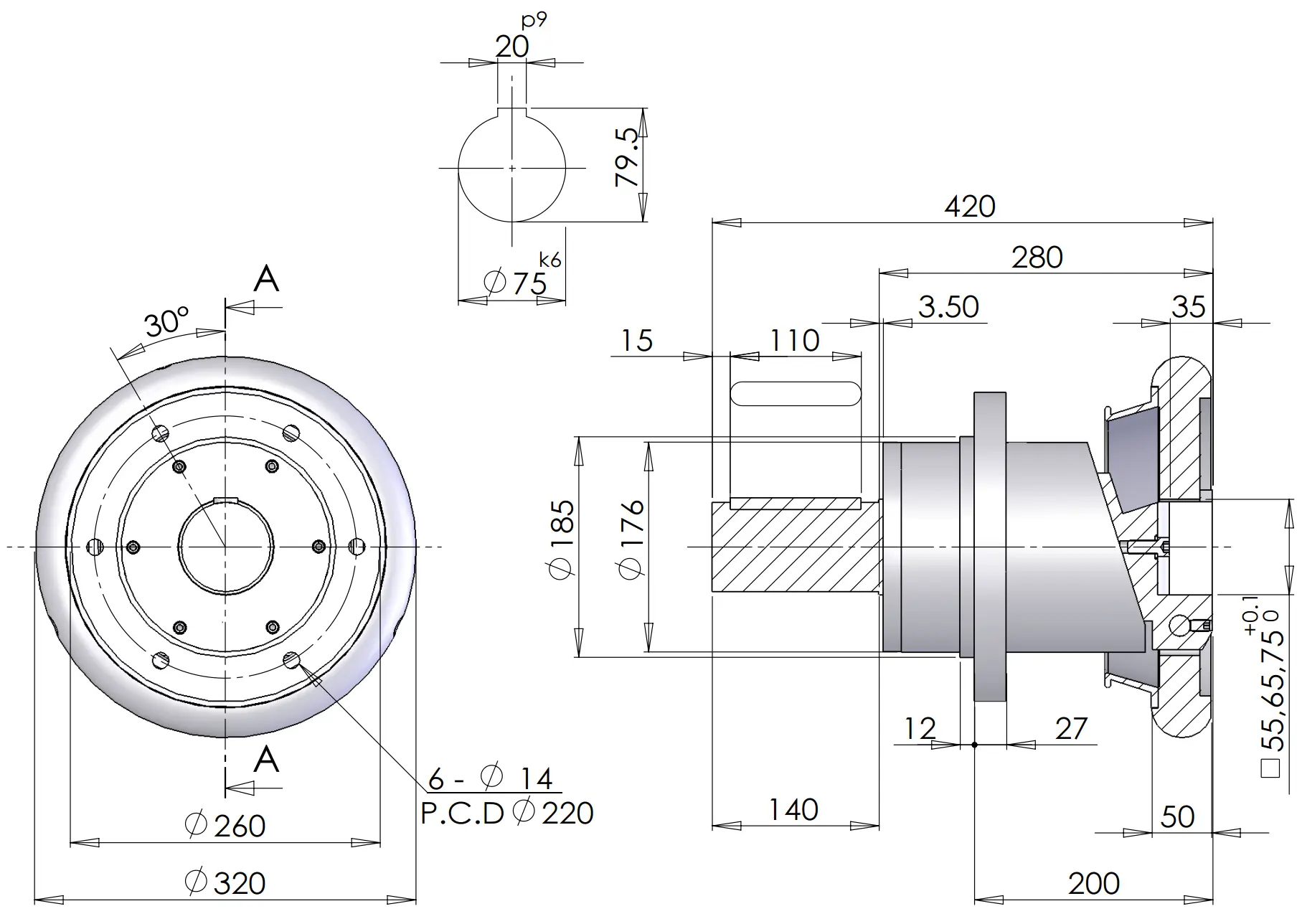

FLO/W XL (75)
組合應用

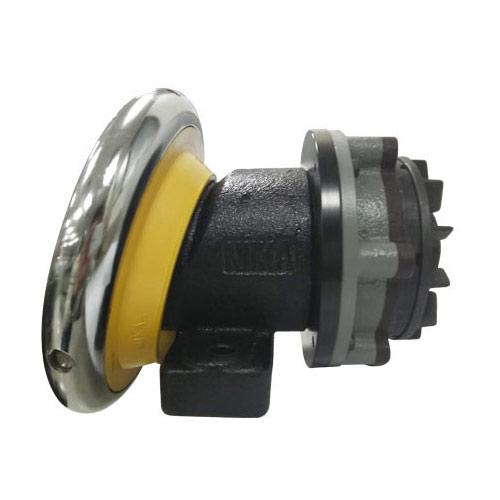

PIW / FLW + NAB
在 捲對捲（Roll-to-Roll）加工設備 中，PIW/FLW 安全夾頭 與 NAB 空壓剎車器 的組合應用能夠應用於 捲出控制（Unwinding）、寸動（Jogging）與張力調節（Tension Control），適用於 印刷、薄膜、塑膠、包裝、紡織 等行業，確保高精度捲料處理。 此組合的 一體化設計 允許 夾頭與剎車器直接組裝，不僅 降低安裝空間需求，還能提升設備運行的穩定性與操作靈活性，使生產過程更流暢、精準且高效。

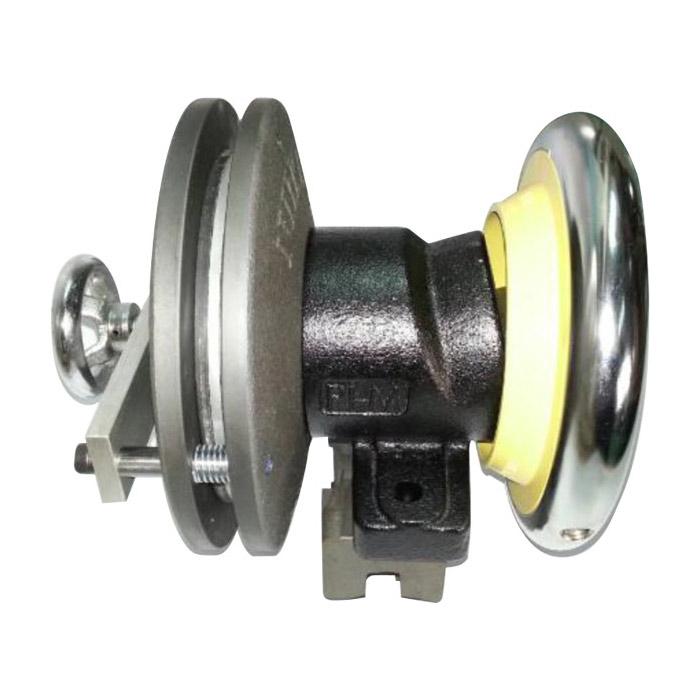

PIW M(35) + ESBM
安全夾頭PIW M(35) 與 手動剎車 ESBM的結合運用。
