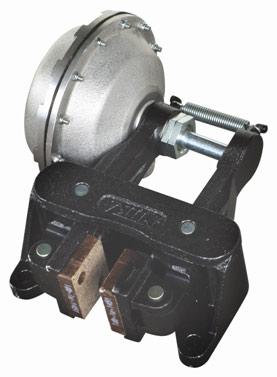

DBH 空壓碟式剎車器
- 又稱氣動式、氣壓式，卡盤式、卡鉗式制動器(臥式)
- 請在訂購時標明 需要左側（Left）或右側（Right）版本，以確保可正確安裝。
💡
需要更多資訊？
我們的專業團隊隨時為您服務
產品說明
- 增強扭矩：DBH型氣壓碟式剎車的扭矩幾乎是垂直型剎車的兩倍，提供更強大的剎(煞)車力。
- 碟厚多樣彈性：可根據機器需求配合多種剎車碟厚度範圍。
- 耐用性特性：DBH型號具有防水，防塵和耐熱的特性。
- 安全特性：DBH型號使用空氣壓力(氣動)作為動力源，消除了電火花的風險，安全可靠。
- 應用多樣化：工作機械、建築機械、鋼軋機械、拉線機械、繞線機械、纏繞機械、門式起重機、造紙機械、船舶機械、修邊剪切機械、放卷機械、定位機械、張力控制器等。

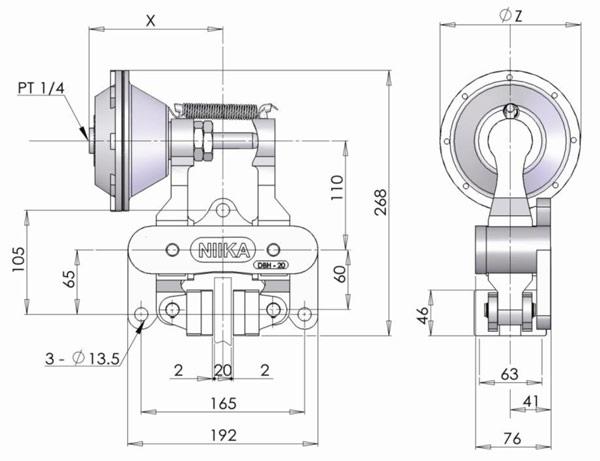

尺寸規格表
📌制動扭矩計算公式：
制動扭矩（kgf·m） = 制動力（kgf） × 有效碟盤半徑（m）
| Parameter | DBH 104 | DBH 105 | DBH 204 | DBH 205 |
|---|---|---|---|---|
| Maximum Air Pressure (kg/cm²) | 7 | 7 | 7 | 7 |
| Compression Ratio | 1.83 | 1.83 | 1.83 | 1.83 |
| Disc Thickness (mm) | 10 | 10 | 20 | 20 |
| Disc Diameter (Ø mm) | ≥200 | ≥200 | ≥200 | ≥200 |
| Unit Weight (kg) | 8.5 | 9 | 9 | 9.5 |
| X (mm) | 132 | 152 | 135 | 155 |
| Y (mm) | 268 | 285 | 268 | 285 |
| ØZ (mm) | 142 | 177 | 142 | 177 |
扭矩 vs 空氣壓力關係圖
DBH 104, DBH 105
DBH 204, DBH 205
