Safety Chuck
- Model PIO/W Setara/ Cocok dengan STO/W
- Ukuran AS dan ukuran dudukan ( square ) dapat disesuaikan sesuai permintaan
- Tersedia juga chuck tipe VT, silakan hubungi kami
- Dapat dikombinasikan dengan rem manual (ESBM) atau rem pneumatik yang di pasang pada flengnya (NAB)
Categories: Safety Chuck
🚀Deskripsi Produk
-
-
- Safety Chuck (juga dikenal sebagai chuck pengaman) adalah komponen kunci dalam peralatan industri Roll-to-Roll. Alat ini sering digunakan bersama air shaft (poros udara) atau tabung untuk menyambung dan melepas transmisi, memberikan daya cengkeram yang stabil dan andal. Banyak digunakan dalam industri percetakan, pengemasan, film, plastik, karet, dan tekstil. Safety chuck secara efektif mengurangi waktu henti (downtime) selama proses produksi. Perangkat ini memiliki fitur bongkar muat yang cepat serta menjamin stabilitas dan presisi selama pengangkutan gulungan material, sehingga meningkatkan efisiensi produksi secara signifikan.
- Berdasarkan metode pemasangannya, umumnya dibagi menjadi tipe flange (FLO, FLW) dan tipe pillow/pedestal (PIO, PIW). Di sini, W berarti dengan poros penggerak, sedangkan O berarti tanpa poros penggerak.
-
PIW
FLW
Slot cengkeram standar (dudukan slot poros) berbentuk persegi (tipe-C). Kami juga dapat menyediakan slot dengan berbagai bentuk berbeda dan menyesuaikan spesifikasi sesuai kebutuhan Anda.
C - Type
Slot cengkeram standar (dudukan slot poros), memastikan stabilitas dan daya cengkeram.
D - Type (45°)
Cocok untuk peralatan pemrosesan gulungan material berpresisi tinggi, memastikan transmisi yang stabil dan penyejajaran (alignment) yang akurat.
O - Type
Sesuai untuk aplikasi poros standar, memberikan daya cengkeram yang presisi dan efek rotasi yang stabil.
T-Type
Dirancang khusus untuk aplikasi beban tinggi dan mesin tugas berat, memastikan cengkeraman yang kokoh dan pengoperasian yang aman.
🚀Fitur Produk
-
Solusi penanganan gulungan material (roll-to-roll) yang efisien dan aman, memastikan cengkeraman material yang stabil
-
Mengurangi waktu henti (downtime) dan meningkatkan efisiensi produksi
-
Mencegah gulungan (roll) tergelincir, meningkatkan keamanan operasional, dan mengurangi kecelakaan produksi
-
Menjamin stabilitas pengangkutan gulungan material dengan desain struktur berkekakuan tinggi
-
Menyediakan beragam pilihan spesifikasi dan konfigurasi untuk berbagai aplikasi industri
🚀Spesifikasi Produk
| Model | Max. Load (kg) | Max. Torque Allowed (kgf·m) | Standard Square Bar Size (mm) | Unit Weight (kg) | Standard Shaft Diameter (Ø) x Length (mm) |
|---|---|---|---|---|---|
| PIO/W SS(19) FLO/W SS(19) | 300 | 12 | 19-25 | 9 | Ø19 x 45 |
| PIO/W S(28) FLO/W S(28) | 800 | 18 | 25-30 | 18 | Ø28 x 100 |
| PIO/W M(35) FLO/W M(35) | 1600 | 35 | 32-40 | 27 | Ø35 x 70 |
| PIO/W L(50) FLO/W L(50) | 2800 | 110 | 40-50 | 53 | Ø50 x 110 |
| PIO/W XL(75) FLO/W XL(75) | 7000 | 235 | 55-75 | 120 | Ø75 x 140 |
PIO/W SS (19)
FLO/W SS (19)
PIO/W S (28L100)
FLO/W S (28L100)
PIO/W S (28L70)
FLO/W S (28L70)
PIO/W M (35)
FLO/W M (35)
PIO/W L (50)
FLO/W L (50)
PIO/W XL (75)
FLO/W XL (75)
🚀Aplikasi Gabungan

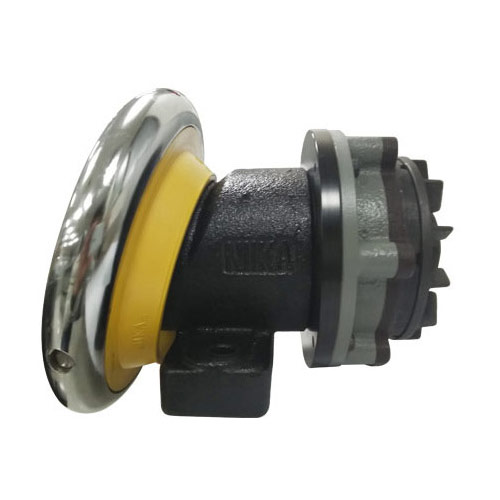

PIW / FLW + NAB
Pada peralatan pemrosesan Roll-to-Roll, aplikasi gabungan dari Safety Chuck PIW/FLW dan Rem Pneumatik (Air Brake) NAB dapat digunakan untuk kontrol unwinding, jogging, dan kontrol tegangan (Tension Control). Kombinasi ini ideal untuk industri seperti percetakan, film, plastik, pengemasan, dan tekstil, guna memastikan penanganan gulungan material dengan presisi tinggi.
Desain terintegrasi dari gabungan ini memungkinkan safety chuck dan rem untuk dipasang secara langsung. Hal ini tidak hanya mengurangi kebutuhan ruang instalasi, tetapi juga meningkatkan stabilitas operasional dan fleksibilitas penggunaan, menjadikan proses produksi lebih lancar, akurat, dan efisien.
PIW M(35) + ESBM
Aplikasi gabungan dari Safety Chuck PIW M(35) dengan Rem Manual ESBM.
